Renault Scénic: Feux arrière (remplacement des lampes)

Version châssis long

Feux indicateur de direction/de position et de stop

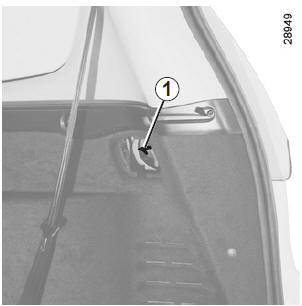

Depuis le coffre, retirez le cache et dévissez l'embout 1.

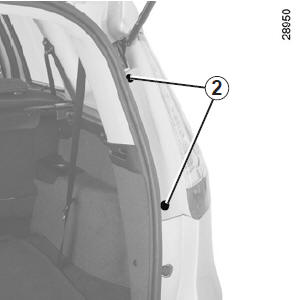

Depuis l'extérieur, dévissez les vis 2 à l'aide d'un outil de type tournevis plat et tirez le bloc-feux vers vous.

Déclippez le porte-lampe d'un quart de tour.

Remplacez la lampe.

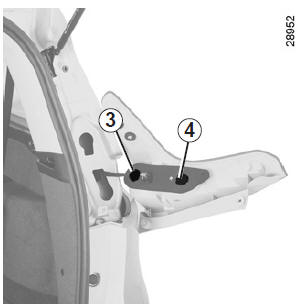

Feu indicateur de direction 3 Type de lampe : PY21W.

Feu de position et de stop 4 Type de lampe : P21/5W.

Remontage

Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage.

Feux luminescents

Les feux sont équipés d'un système d'allumage par leds dès l'allumage des feux de position.

Pour le remplacement des leds, consultez un Représentant de la marque.

Cet éclairage ne remplace pas un feu de position 4 défaillant.

Les lampes sont sous pression et peuvent éclater lors du remplacement. Risque de blessures.

Version châssis normal

Feux indicateur de direction et de stop

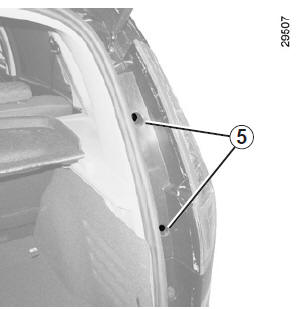

Depuis l'extérieur, dévissez les vis 5 à l'aide d'un outil de type tournevis plat et tirez le bloc-feux vers vous.

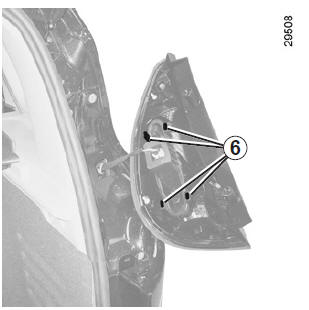

Déclippez le porte-lampe en appuyant sur les languettes 6.

Remplacez la lampe.

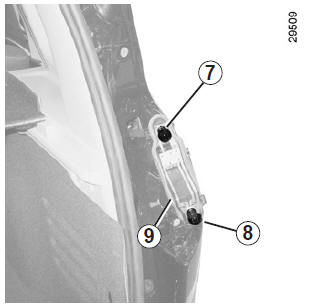

Feu indicateur de direction 7 Type de lampe : PY21W.

Feu de position et de stop 8 Type de lampe : P21/5W.

Remontage

Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage.

Nota : ne pas retirer le joint 9.

Feu de position

Depuis le coffre déclippez la cache.

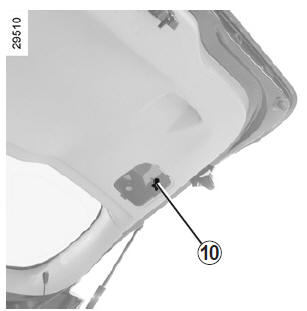

À l'aide d'un outil, dévissez l'écrou 10.

Les lampes sont sous pression et peuvent éclater lors du remplacement. Risque de blessures.

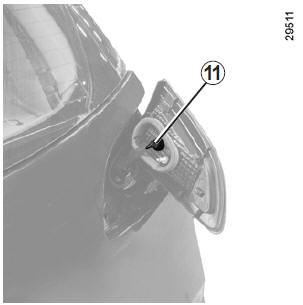

Depuis l'extérieur du véhicule, tirez sur le bloc-feux pour le déposer puis dévissez le porte-lampe 11 d'un quart de tour.

Remplacez la lampe.

Type de lampe : W5W.

Remontage

Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage.

Feu de brouillard et feu de recul arrière (suivant véhicule)

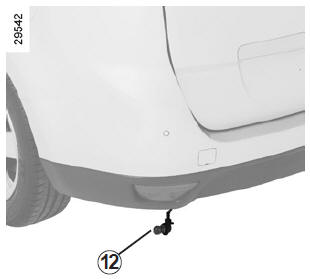

Accédez au porte-lampe 12 en passant par le dessous du véhicule, puis dévissez- le en tournant vers le centre du véhicule.

Type de lampe : P21W.

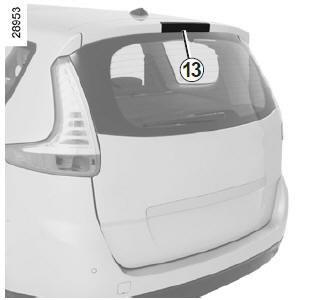

Troisième feu stop 13

Consultez un Représentant de la marque.

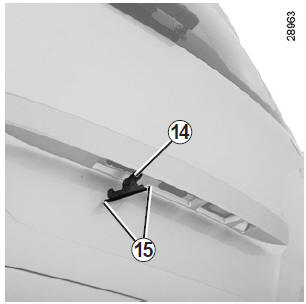

Éclaireurs plaque d'immatriculation 14

Déclippez l'éclaireur 14 en pressant la languette 15.

Retirez le couvercle de l'éclaireur pour accéder à la lampe.

Type de lampe : navette C5W.

Répétiteurs latéraux 16

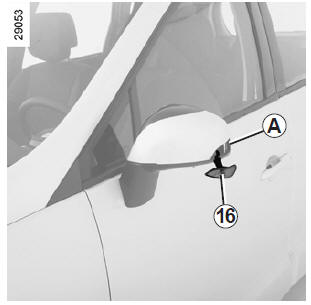

Déclippez le répétiteur 16 à l'aide un outil type tournevis plat. Positionnez-le en A pour basculer le répétiteur de l'arrière vers l'avant du véhicule.

Tournez d'un quart de tour le portelampe et sortez la lampe.

Type de lampe : W5W.
