Renault Scénic: Projecteurs avant (remplacement des lampes)

Vous pouvez remplacer les ampoules décrites ci-après. Toutefois, nous vous conseillons de les faire remplacer par un Représentant de la marque si la manipulation semble difficile.

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant. Risque de blessures.

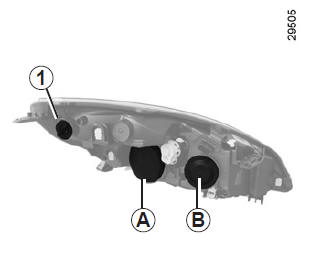

Feu indicateur de direction

Dévissez le porte-lampe 1 pour le déclipper puis remplacez la lampe.

Type de lampe : PY21W.

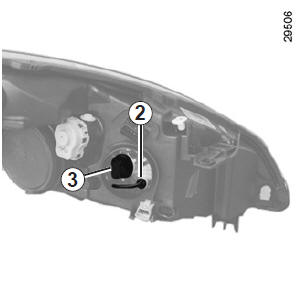

Feu de position avant

Déposez le cache B, tirez sur les fils du porte-lampe 2, retirez la lampe et remplacez- la.

Type de lampe : W5W.

Les lampes sont sous pression et peuvent éclater lors du remplacement. Risque de blessures.

Feu de jour (Suivant véhicule)

Déposez le cache B, tournez le portelampe 3 pour le déverrouiller puis remplacez la lampe.

Type de lampe feu de jour : P21LL.

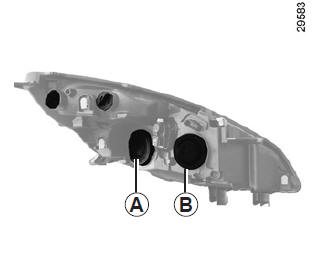

Feux de croisement/de route à lampes au Xénon

N'ouvrez jamais le cache A.

Type de lampe : D1S.

Du fait du danger de manipuler un dispositif sous haute tension, le remplacement de ce type de lampe doit être réalisé par un Représentant de la marque.

Le montage de ce dispositif nécessitant une technologie spécifique, il est interdit de monter un projecteur équipé de lampes au Xénon sur une version non conçue pour recevoir ce dispositif.

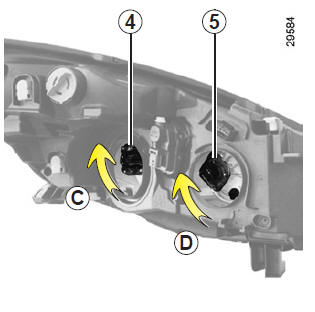

Feux de route A/de croisement B à lampes halogènes

Dépose

Retirez le cache A ou B, déclippez la lampe en levant le connecteur 4 ou 5 (mouvement C ou D) puis remplacez la lampe.

Type de la lampe : H7.

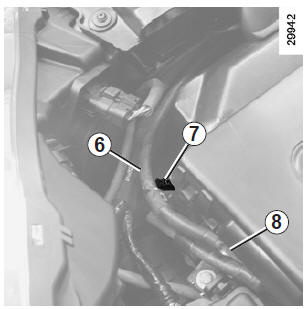

Accès au feu de croisement côté batterie

Suivant véhicule, poussez le câble 6 en veillant à ne pas décrocher l'agrafe 7 et à ne pas déformer la cosse 8.

Repose

Effectuez les opérations en sens inverse.

Veillez à bien repositionner la lampe (attention à son orientation).

Utilisez impérativement des lampes anti U.V. 55W pour ne pas dégrader la glace plastique des projecteurs.

Ne touchez pas le verre de la lampe.

Tenez-la par son culot.

Nettoyage des projecteurs

Utilisez un chiffon doux. Si cela est insuffisant, imbibez-le légèrement d'eau savonneuse puis rincez.

Terminez en essuyant délicatement avec un chiffon sec doux.

L'emploi de produits à base d'alcool est à proscrire.

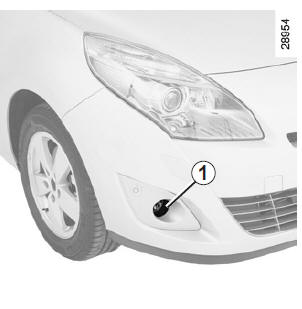

PROJECTEURS AVANT : feux de brouillard avant

Feux de brouillard avant 1

Du fait de la nécessité de démonter le bouclier avant, consultez un Représentant de la marque.

Les lampes sont sous pression et peuvent éclater lors du remplacement. Risque de blessure.

Toute intervention (ou modification) sur le circuit électrique doit être réalisée par un Représentant de la marque qui dispose des pièces nécessaires à l'adaptation, car un branchement incorrect pourrait entraîner la détérioration de l'installation électrique (câblage, organes, en particulier l'alternateur).
